201不銹鋼與304不銹鋼的全面對比：性能、應用與選擇指南
不銹鋼作為現代工業與生活中不可或缺的材料，其種類繁多且性能各異。201和304不銹鋼作為奧氏體不銹鋼的典型代表，常被用于建筑、廚具、家電等領域。然而，兩者的性能差異顯著，選擇不當可能導致材料失效或成本浪費。本文將深入解析兩者的化學成分、機械性能、耐腐蝕性、應用場景及市場現狀，為讀者提供科學的選材依據。
一、化學成分對比：核心元素的差異

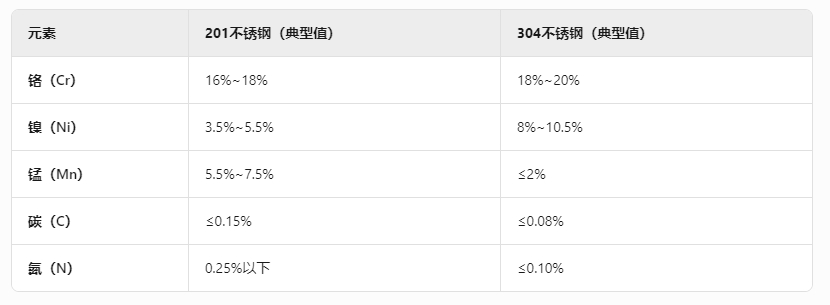

不銹鋼的性能主要由其化學成分決定，201與304的關鍵差異在于鉻（Cr）、鎳（Ni）、錳（Mn）和碳（C）的含量。
核心差異分析：
1、鎳含量的懸殊：304的鎳含量是201的2倍以上。鎳是奧氏體不銹鋼形成穩定結構的關鍵元素，直接影響耐腐蝕性和高溫性能。
2、錳的替代作用：201通過添加高錳（5.5%~7.5%）和少量氮（N）來部分替代鎳，以降低成本，但導致耐蝕性下降。
3、鉻含量的差距：304的鉻含量更高，強化了表面氧化膜（鈍化層）的保護作用。
4、碳含量差異：201的碳含量略高，可能增加晶間腐蝕風險。
二、物理與機械性能對比

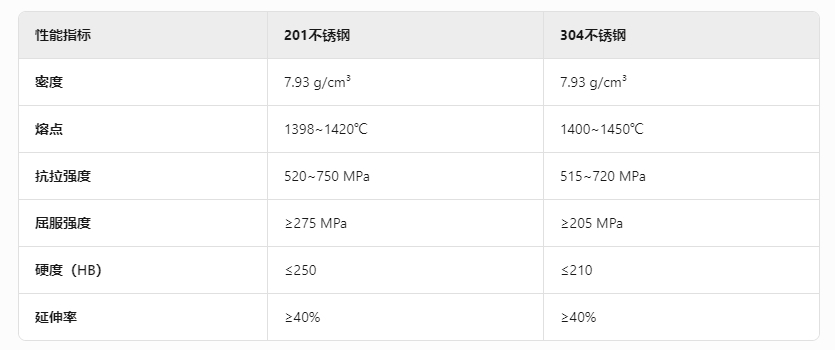

性能差異解讀：
強度與硬度：201的屈服強度和硬度略高，更適合需要輕微形變的場景（如裝飾板材沖壓）。
延展性：兩者延伸率相近，均具備良好的加工成型能力。
磁性：兩者在退火態下均為無磁，但冷加工后可能產生弱磁性，201因錳含量高更易帶磁。
三、耐腐蝕性對比：關鍵應用的分水嶺
1. 日常環境下的表現
304不銹鋼：在干燥或一般潮濕環境中（如室內裝飾、廚具），耐腐蝕性優異，長期使用不易生銹。
201不銹鋼：在干燥環境中表現尚可，但遇到潮濕環境（如沿海地區、浴室）易出現點蝕或銹斑。
2. 嚴苛環境測試
鹽霧試驗（ASTM B117）：
304：可耐受48~96小時無明顯腐蝕。
201：通常24小時內出現銹跡，48小時銹蝕擴散。
酸堿環境：
304在pH 2~12范圍內穩定性良好，201在pH<3或>10時腐蝕速率顯著上升。
3. 晶間腐蝕風險
201的碳含量較高，在450~850℃敏化溫度區間（如焊接）更易析出碳化鉻，導致晶界貧鉻，引發晶間腐蝕。304因低碳（304L碳含量≤0.03%）和更高鉻含量，抗敏化能力更強。
四、應用場景對比：按需選材的關鍵
201不銹鋼典型應用：
建筑裝飾：電梯面板、室內門窗框（干燥環境）。
家電外殼：洗衣機外殼、空調外罩（非接觸腐蝕介質）。
低成本制品：餐具（非食品級）、簡易貨架、廣告牌。
限制條件：避免用于廚房臺面、水槽、沿海建筑等潮濕/高氯環境。
304不銹鋼典型應用：
食品醫療：鍋具、手術器械、牛奶罐（符合GB 4806.9食品級標準）。
化工設備：反應釜內襯、管道（耐弱酸弱堿）。
海洋環境：船舶配件、海濱護欄（需定期維護）。
高端領域：核電站冷卻系統、航天器部件（需進一步升級為316L）。
五、市場價格與成本分析

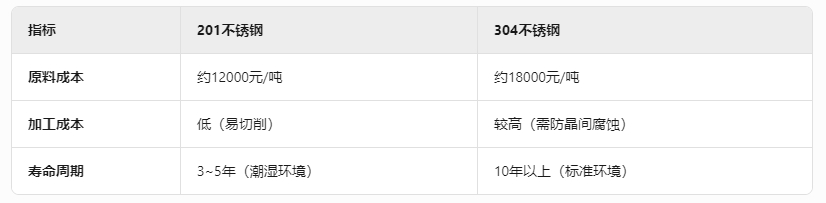

成本效益建議：
短期/低成本項目：優先選擇201（如臨時展架、室內裝飾）。
長期/高要求場景：選擇304可降低維護成本（如廚房設備、建筑外墻）。
六、鑒別方法：避免以次充好
1. 化學試劑檢測
不銹鋼識別液：滴在表面后：
201變深紅色（低鎳），304變淺紅色或無色。
硫酸銅測試：201迅速產生銅析出，304反應緩慢。
2. 物理方法
磁性測試：冷軋后的201磁性明顯強于304。
光譜分析：精準檢測鎳、錳含量（工業級鑒別）。
3. 標識識別
正規產品標注材質（如"SUS304"），201可能標記為"J4"或"201"。
七、選擇建議：五大決策維度
1、環境腐蝕性：潮濕/酸堿環境必選304。
2、預算限制：干燥場景且預算有限時可用201。
3、使用壽命：長期使用建議304以降低更換成本。
4、食品安全：直接接觸食品必須選用304或更高標號。
5、外觀要求：高拋光表面建議304（201易留水漬）。
八、市場現狀與常見問題
1. 摻假亂象
部分商家將201偽造成304銷售，需通過專業檢測維權。
2. 回收利用
304回收價值更高（含貴金屬鎳），回收價較201高30%~50%。
3. 替代材料發展
新型節鎳不銹鋼（如204Cu）正在部分領域替代201，但尚未普及。
綜上所述，201與304不銹鋼的選擇本質上是成本與性能的平衡。理解兩者的核心差異，結合具體應用場景的腐蝕性、力學要求和預算限制，才能實現最優選材。在消費升級與工業標準提升的背景下，304仍然是中高端領域的首選，而201在嚴格控制使用環境的前提下，仍具備特定的市場空間。建議用戶在采購時要求材質證明，必要時進行第三方檢測，避免因材料誤用造成的損失。
